Caractéristiques

Caractéristiques: Indice de protection IP68
Puissance: 1.1
Diamètre: 99

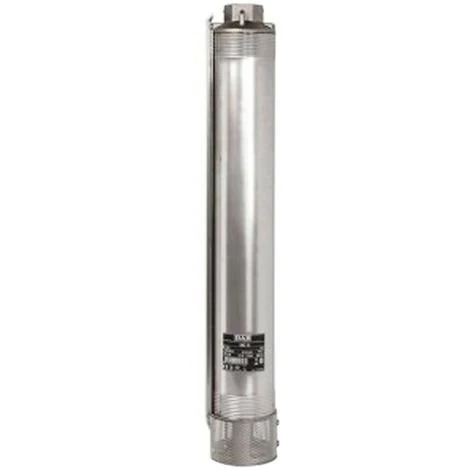

Électropompe immergée DAB 4″S4 3/19 1,1kw multiturbine de 4 pouces pour l’eau propre, conçu pour des tâches de pressurisation, jardinage et irrigation, prélèvement du sous-sol dans les milieux domestiques et résidentiels, civils et commerciaux et systèmes d’irrigation également en agriculture. Uniquement Pompe à ajouter un moteur monophasé ou triphasé (voir ci-dessous dans les accessoires).

Télécharger la fiche technique

Caractéristiques:

Puissance évaluée 1.1 kW/1.5 HP
diamètre 99mm
Accords 1″ 1/4
Volume 0,017 m3
Type de liquide pompé: Propre, sans de solides ou de matériaux abrasifs, non visqueux, non agressif, non cristallisé et chimiquement neutre
Maximum admissible de la quantité de sable: 150 g/m3
Matériau de construction de la turbine: Technopolymère
Champ de température du liquide: de 0°C à + 40°C
Profondeur Maximum d’immersion: 4 JOURS: 300 m – 4OL: 250 m
Nombre Maximum de démarrages: 20/h
Degré de protection du moteur: IP 68
Classe d’isolation du moteur: F
Type d’installation: Fixe en position verticale. Dans le cas d’une installation à l’horizontale, nous recommandons une chemise de refroidissement.

CARACTÉRISTIQUES DE CONSTRUCTION DE LA POMPE

Roues en technopolymère logées dans la boîte de stade avec anneaux de rasage en acier inoxydable. Chemise pompe, arbre, accouplement avec le moteur, filtre d’aspiration intégré et couvre-câble en acier inoxydable. Supports d’aspiration et de refoulement en acier inoxydable AISI 304. Vanne de retenue intégrée en technopolymère amovible ou à plateau en acier inoxydable (voir tableau des matériaux). Roues en technopolymère conçues pour garantir des niveaux d’efficacité élevés conformément à la directive 2009/125/CE (Eco design – erp) avec indice MEI? 0,4 pour toute la gamme. certifiées ACS et en cours de certification WRAS et DM174.

CARACTÉRISTIQUES CONSTRUCTIVES DU MOTEUR

Corps de pompe pouvant être couplé aux moteurs 4GG, 4OL (4TW et 4GX sur demande). 4GG est un moteur asynchrone à deux pôles en acier inoxydable AISI 304 pour les pièces en contact avec l’eau. Refroidissement et lubrification du groupe de butées et des boîtes d’essieux par mélange d’eau et de glycol. Rotor monté sur le groupe de soutien-poussoirs autocentrants de type Kingsbury capable de résister à des charges axiales élevées. Le stator est immergé dans une résine thermodurcissable isolante et à haute capacité de dissipation thermique et encapsulé dans une enveloppe hermétique en acier inoxydable AISI 304. 4OL est un moteur asynchrone à deux pôles en acier inoxydable AISI 304L pour les pièces en contact avec l’eau. Refroidissement et lubrification des roulements à billes sont garantis par un liquide spécial approuvé pour usage alimentaire. Le stator enrouleur est inséré dans une chemise en acier inoxydable AISI 304L fixée par prises en acier au support supérieur du moteur. Equipé d’étanchéité mécanique en carbone-céramique.

Les deux moteurs ont le connecteur de câble amovible, le câble certifié ACS, WRAS et KTW, le moteur adapté à l’utilisation avec onduleur (30 Hz – 50 Hz). Pour les deux moteurs en version monophasée à 50 Hz, le condensateur et la protection thermo-ampèremétrique à réarmement manuel sont présents dans le cadre électrique fourni en kit ou à commander séparément selon la configuration choisie. Dans la version triphasée, la protection est assurée par l’utilisateur.
